[체험단] 저소음CPU쿨러 잘만 CNPS10X Performa White 예뻐요

안녕하세요



CPU쿨러 잘만 CNPS10X Performa White를 장착하고 나니, 갤럭시 지포스 RTX 2060 PLUS EX WHITE OC D6 6GB와 잘 어울립니다.



비대칭 히트파이프 배치를 통한 방열면적 극대화한 가성비쿨러 잘만 CNPS10X Performa White를 어떻게 조립하여 장착하였는지, 터빈블레이드 팬의 조용한 구동소음과 뛰어난 풍량은 얼마나 효과가 있었는지 같이 알아보겠습니다. 참고로 조립하다 3번 실수를 하였습니다. 1번도 실수 안 할 때도 있는데, 잠시 자만했습니다. 실수한 것도 같이 적었으니 조립할 때 주의해 주세요.



1. 잘만 CNPS10X Performa White 구성품





흰색, 예쁩니다. 인텔 12세대 소켓인 LGA1700도 지원합니다.





터빈 블레이드 팬과 다이렉트 터치 히트파이프로 냉각 성능을 높였습니다.





135mm 쿨링팬을 장착하여 메인보드 전원부도 식힐 수 있습니다.





높이 155mm입니다. 케이스 지원 가능 여부 확인해야 합니다.  EBR 베이링으로 5만 시간 사용 가능합니다.  24시간 가동시 5년 8개월 사용 가능합니다. 팬속도는 최대 1,500RPM, 팬소음은 27 dBA로 저소음CPU쿨러입니다. 자동 팬속도 조절하는 PWM 기능도 있습니다.





개봉하면 설명서가 먼저 나옵니다.

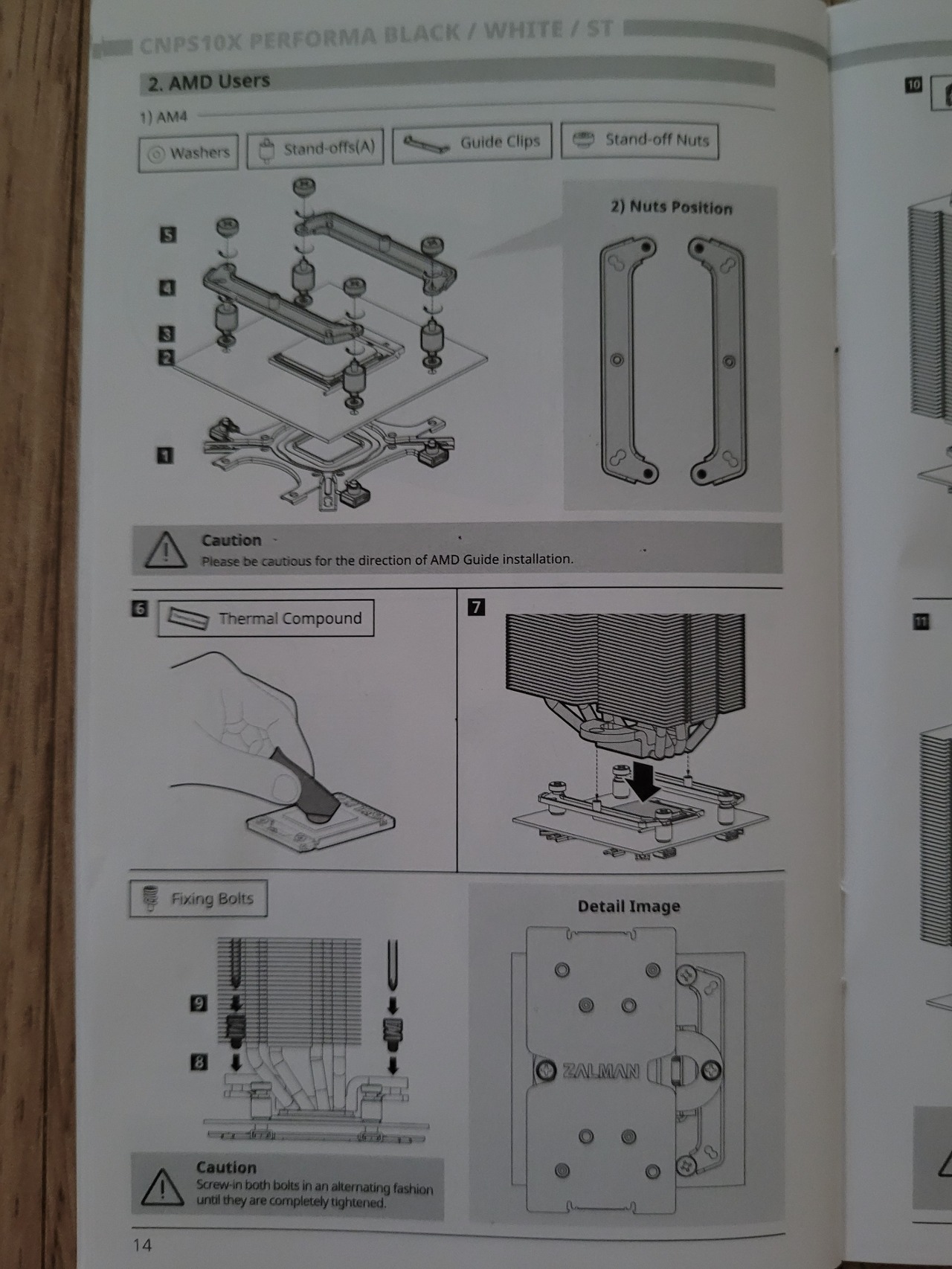

설명서를 보니 LGA 1700에 대한 설명서 1장이 끼워져 있습니다.





조립용 부품과 쿨러 본체입니다.





균일한 도장이 가능한 전기영동 도금방식의 깔끔한 마감품질입니다. 터빈 블레이드 팬은 와류 손실 방지로 풍량을 증가시켜 냉각 성능을 높여 줍니다.















LGA 1700용 부품입니다.





나사류, 백플레이트, 로딩 블록, 가이드 클립이 있습니다.



구성품을 확인했으니 조립을 해 보겠습니다.



2. 잘만 CNPS10X Performa White 조립하기





AMD 라이젠 5-4세대 5600X CPU용 AM4 소켓용으로 조립합니다.

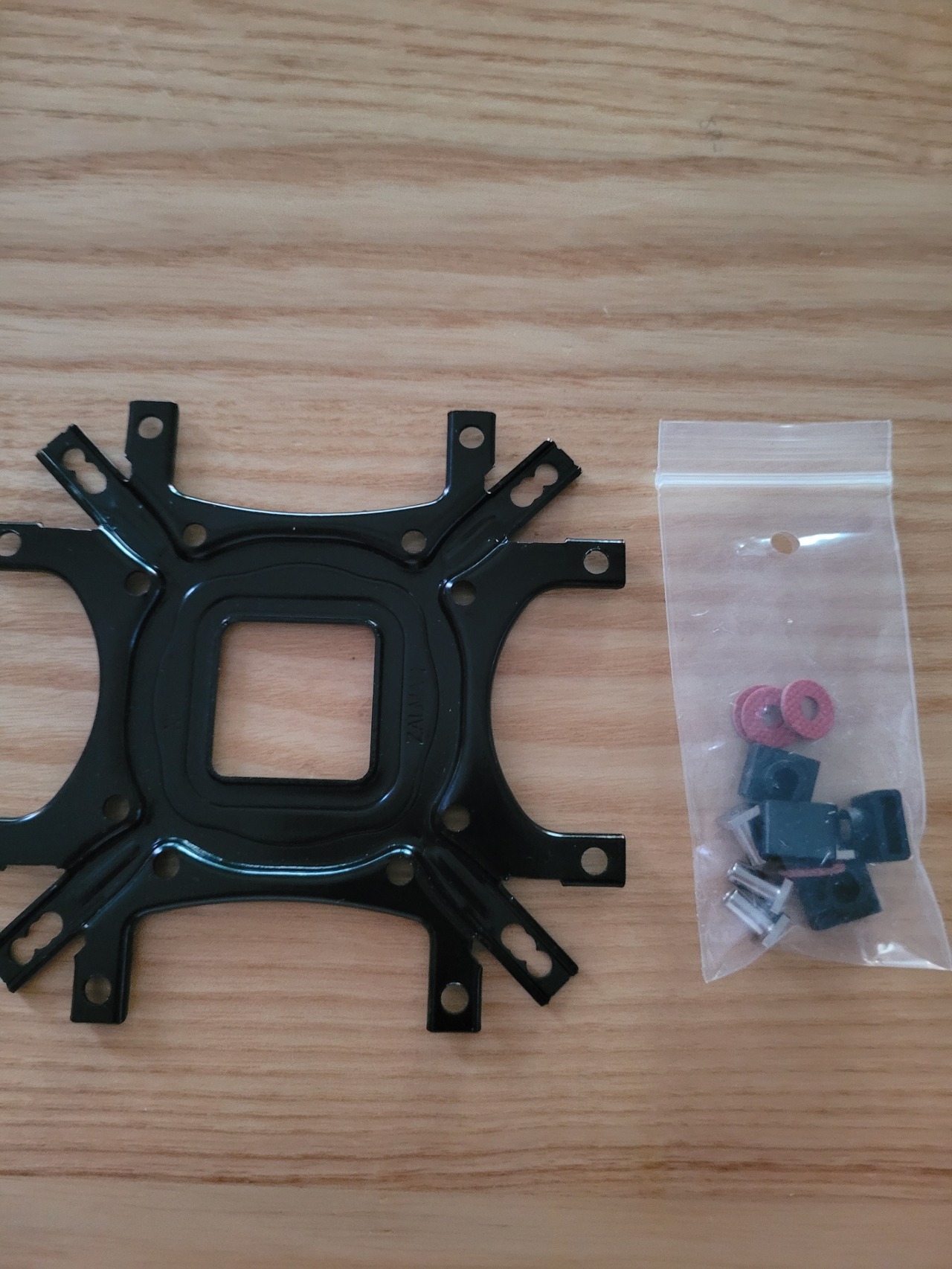

백플레이트, 너트, 슬라이드 클립, 와셔를 준비합니다. 빨간 와셔는 지금은 필요없습니다.





백플레이트 위아래 방향에 주의하면서 너트 먼저 결합하고 슬라이드 클립을 끼웁니다. 아래가 먼저고 위가 완료된 모습입니다. 여기서 실수를 했습니다.





가이드클립 장착할 때 알았는데요, 세로방향이 가이드클립과 길이가 맞고, 가로 방향은 가이드클립이 더 짧아서 장착 못 합니다. 너트와 슬라이트클립을 빼고 다시 장착했습니다.





사진은 너트와 슬라이트클립 잘못 장착한 사진입니다만, 로딩 블록 찾는 단계라 그냥 넘어가겠습니다.

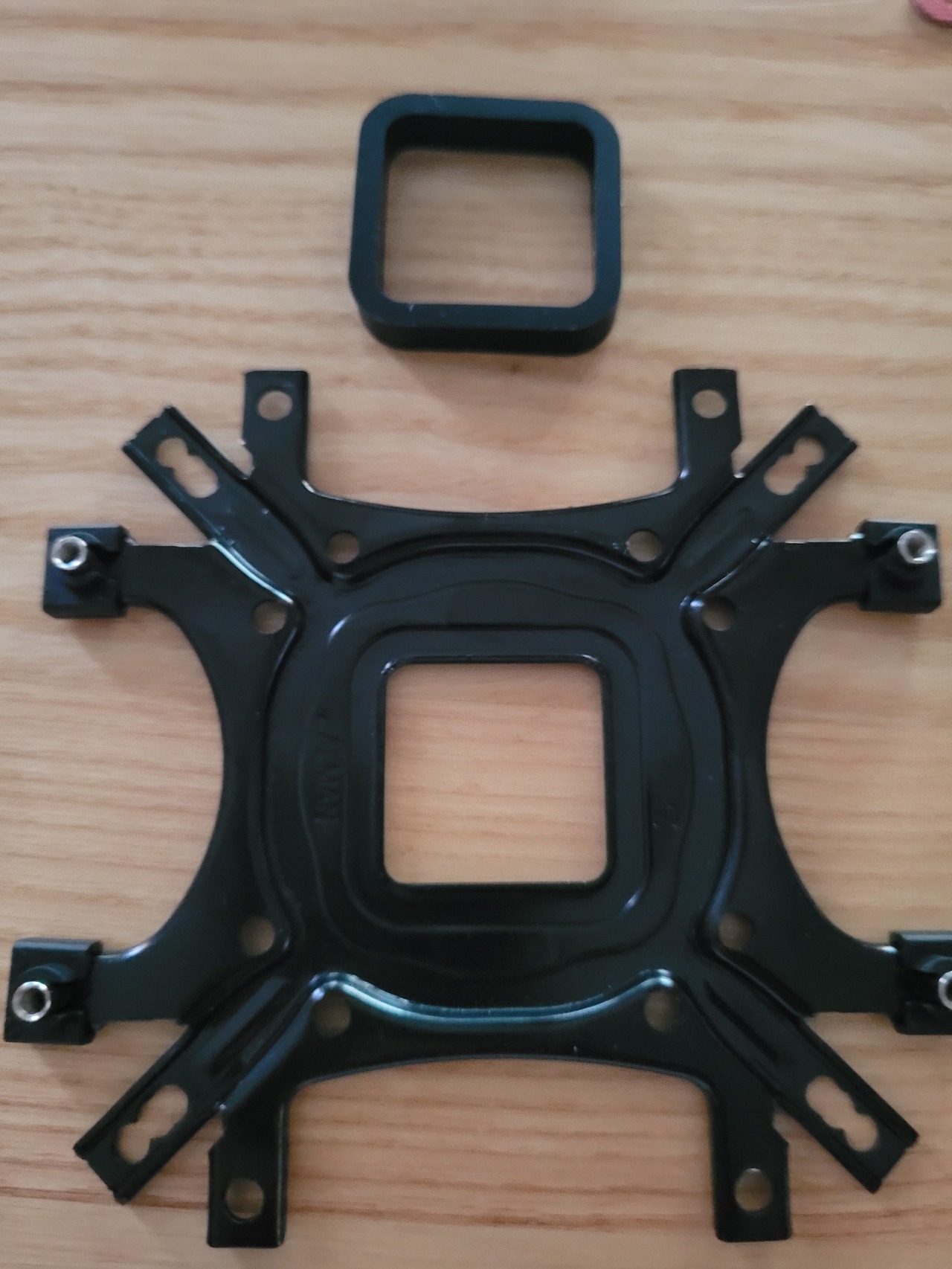

로딩블록을 올려봅니다. 비슷한 색깔이라 얼핏보면 올려져 있는지 모르겠습니다.





이 단계는 메인보드 위 아래에 지지부품을 장착하고 히트파이프 본체를 장착하는 단계입니다. 처음 조립하시는 분들은 헷갈릴 수 있습니다. 저도 이번에는 리허설을 해 보았습니다.

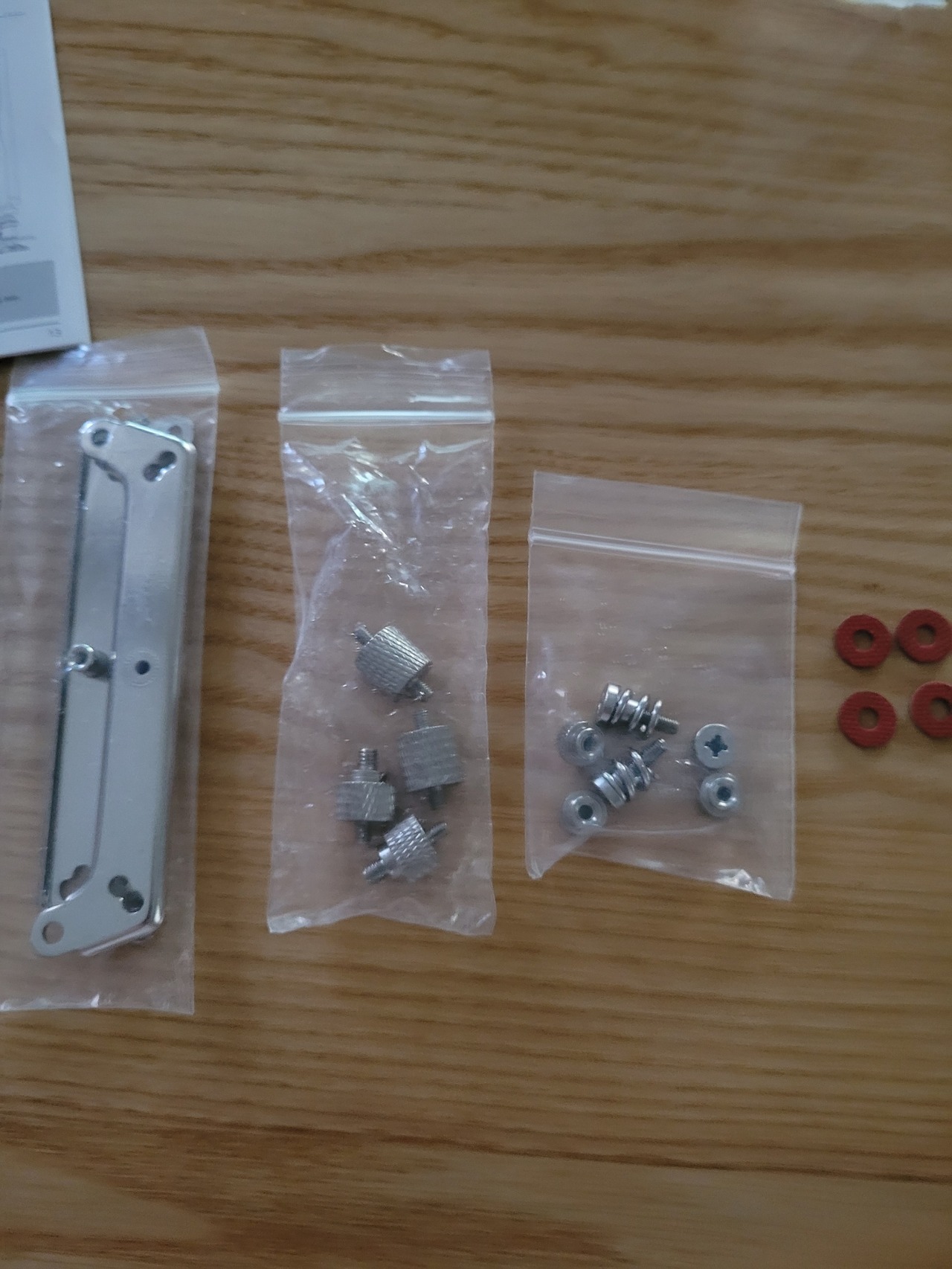

가이드클립, 스탠드 오프 4개, 스탠드 오프 너트 4개 , 피싱 볼트 2개입니다. 그리고 빨간 와셔도 챙깁니다.





스탠드 오프는 2종류가 있습니다. 왼쪽이 인텔용이고, 오른쪽이 AMD용입니다. 인텔용은 위아래 모양이 다른데요, 방향 조심해야 합니다.

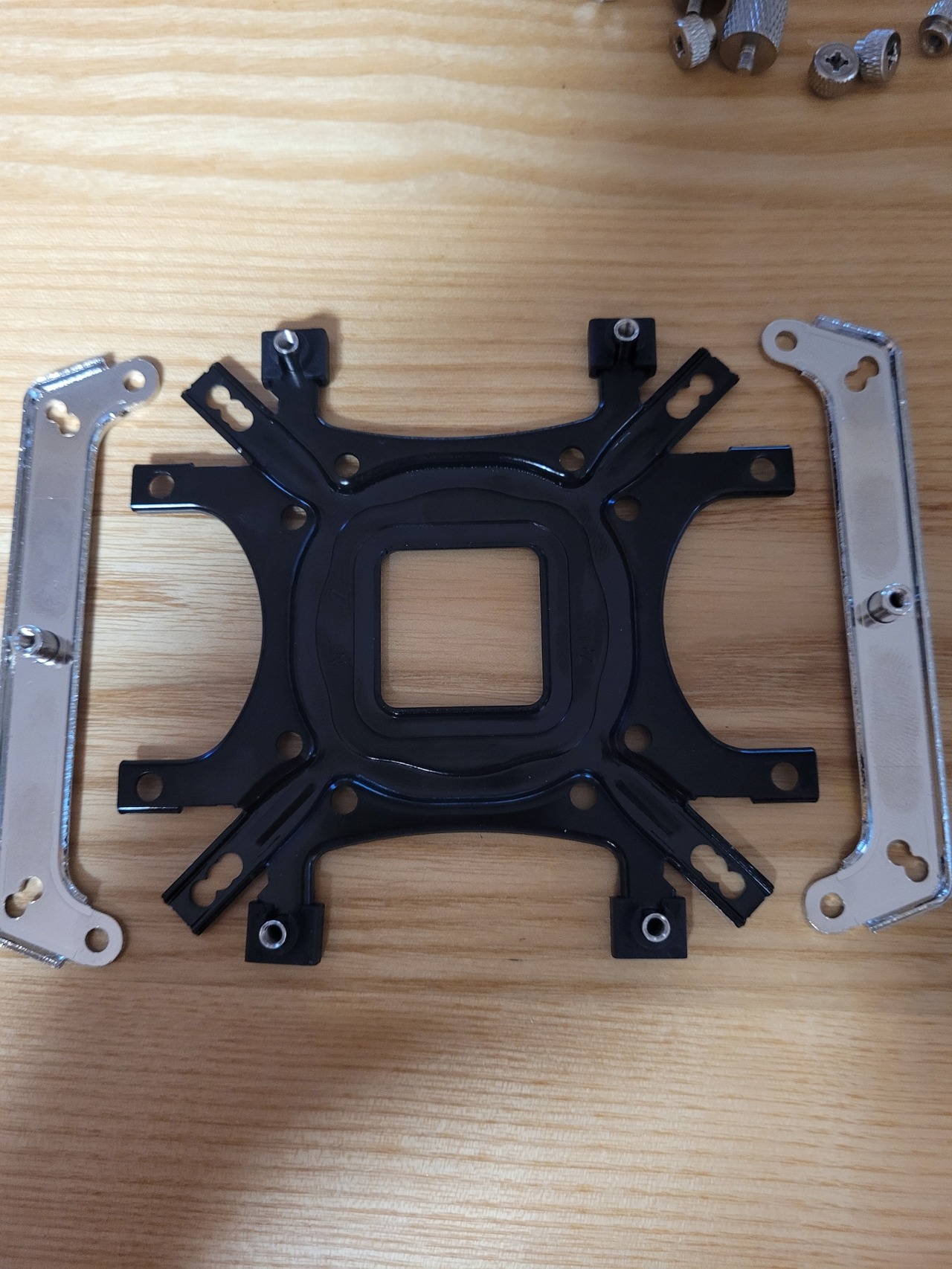

백플레이트에 너트와 슬라이드클립 제대로 장착한 것입니다. 여기에 가이드 클립을 사진과 같은 방향으로 장착합니다. 백플레이트는 메인보드 뒷면에 장착합니다. 그래서 메인보드가 있다고 생각하고 보셔야 합니다.





우선 메인보드 뒷면에 백플레이트를 장착했습니다. 빨간 와셔를 놓고 스탠드 오프를 고정합니다. 이 단계가 왼쪽 위, 아래 부분입니다. 오른쪽을 보면 가이드클립을 올리고 스탠드 오프 너트로 고정시키면 됩니다.





쿨러를 올려 봅니다. 제대로 조립했습니다. 팬 클립 위치를 잘 확인해 둡니다. 지금 이상태로는 조립할 수 없기 때문에, 쿨링팬을 떼야 피싱 볼트를 고정할 자리가 보입니다.





쿨링팬을 뗐습니다. 오른쪽에 나사 구멍이 보입니다. 쿨링팬을 떼고 나니 한쪽으로 기울었습니다. 제품에 이상이 있는 것이 아니고 비대칭 히트파이프 배치를 통한 방열면적 극대화하기 위한 설계입니다.

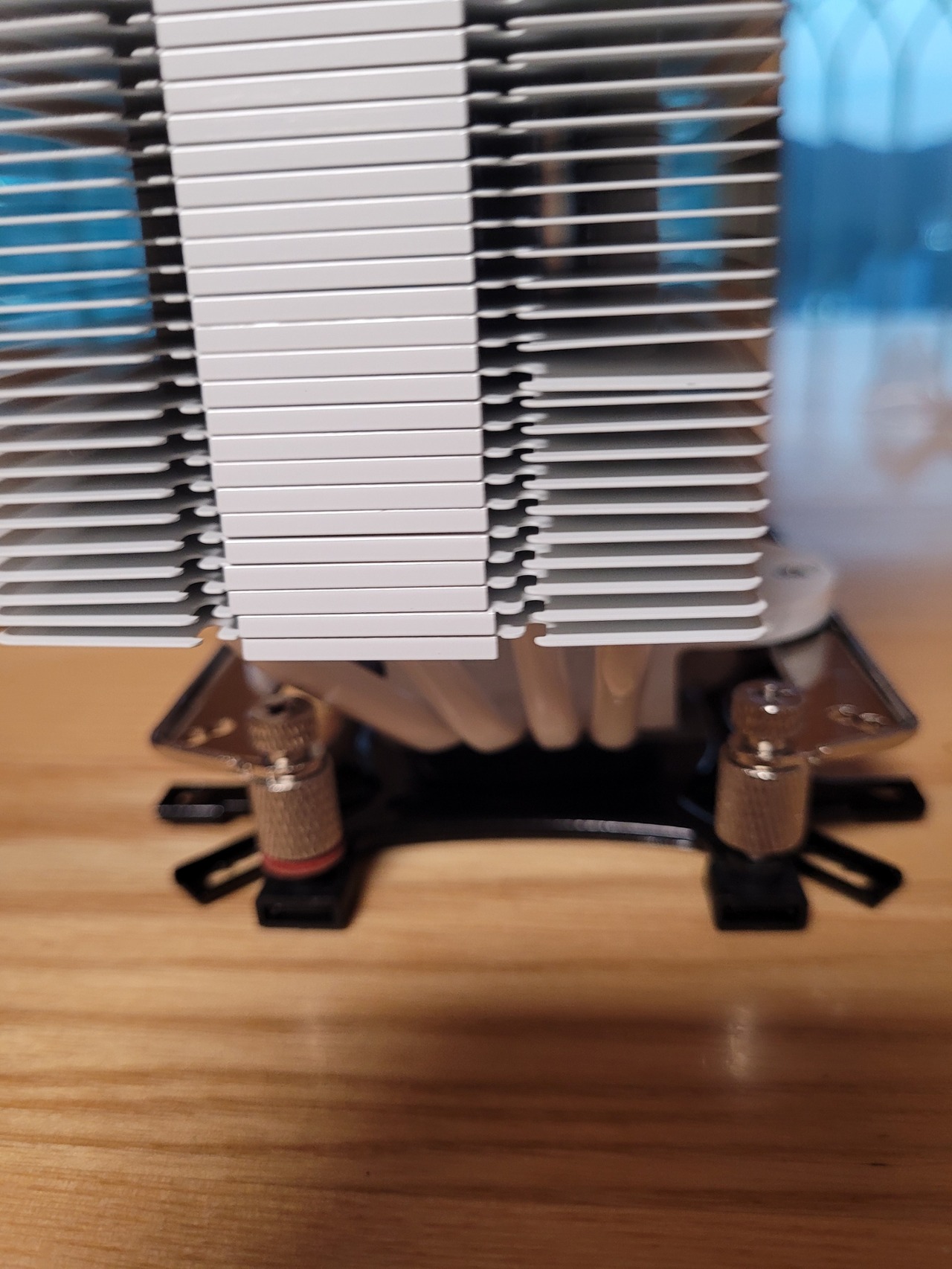

본체를 떼 보면 이런 구조가 됩니다.





본체까지 장착하면 이렇습니다.

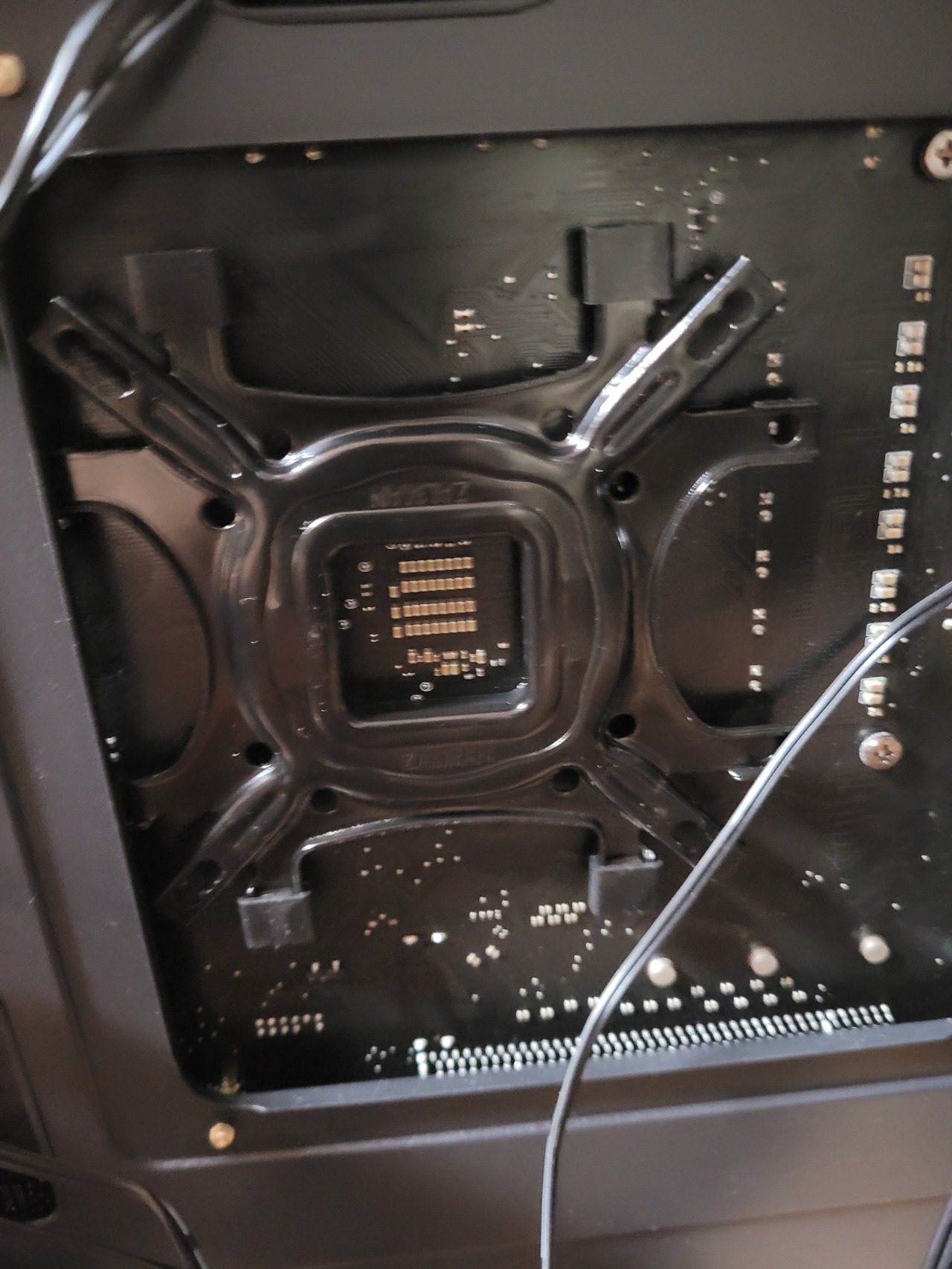

백플레이트를 메인보드 뒤쪽에 붙입니다.





와셔를 놓고 스탠드오프를 고정합니다.

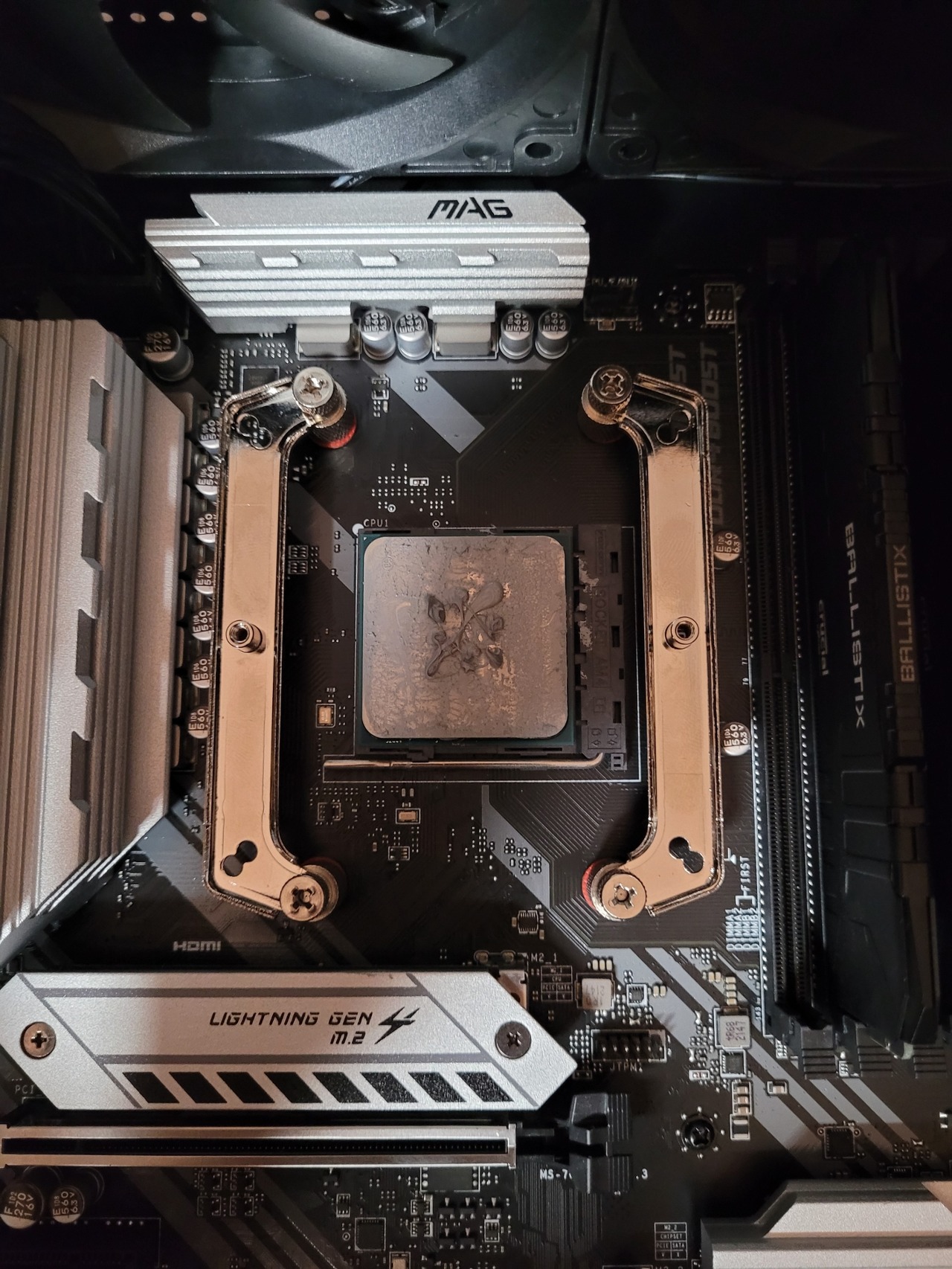

가이드 클립을 장착하고, 써멀 컴파운드를 바릅니다.

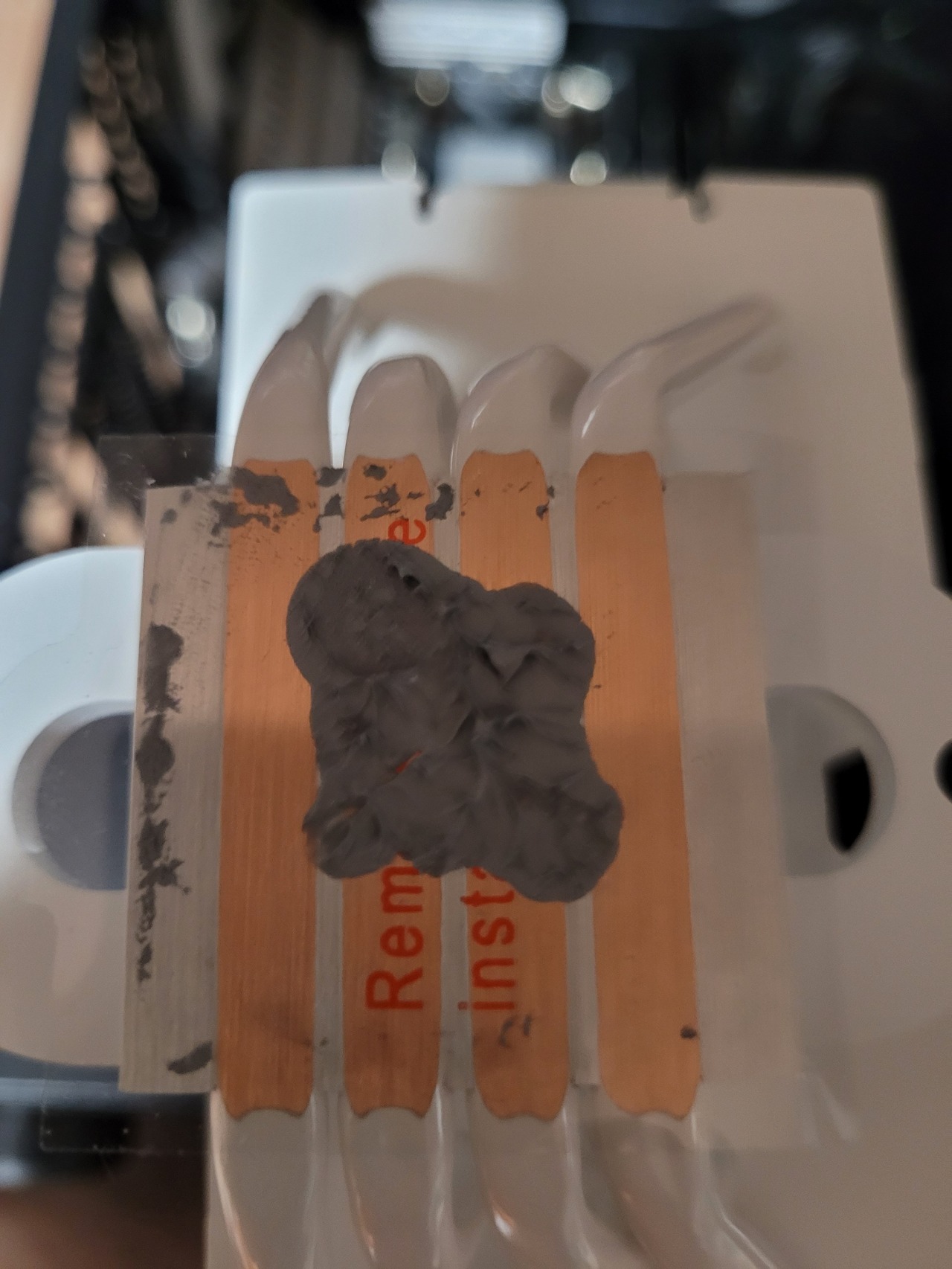

그동안 한번도 하지 않은 실수였는데요, 히트파이프 보호필름을 떼야 합니다. 그렇지 않으면 쿨링 효과가 떨어집니다.





이렇게 보호필름을 떼고 장착해야 합니다.





이쪽 나사 구멍에 피싱볼트 끼울 때 조금 고생했습니다.





장착 완료했습니다.

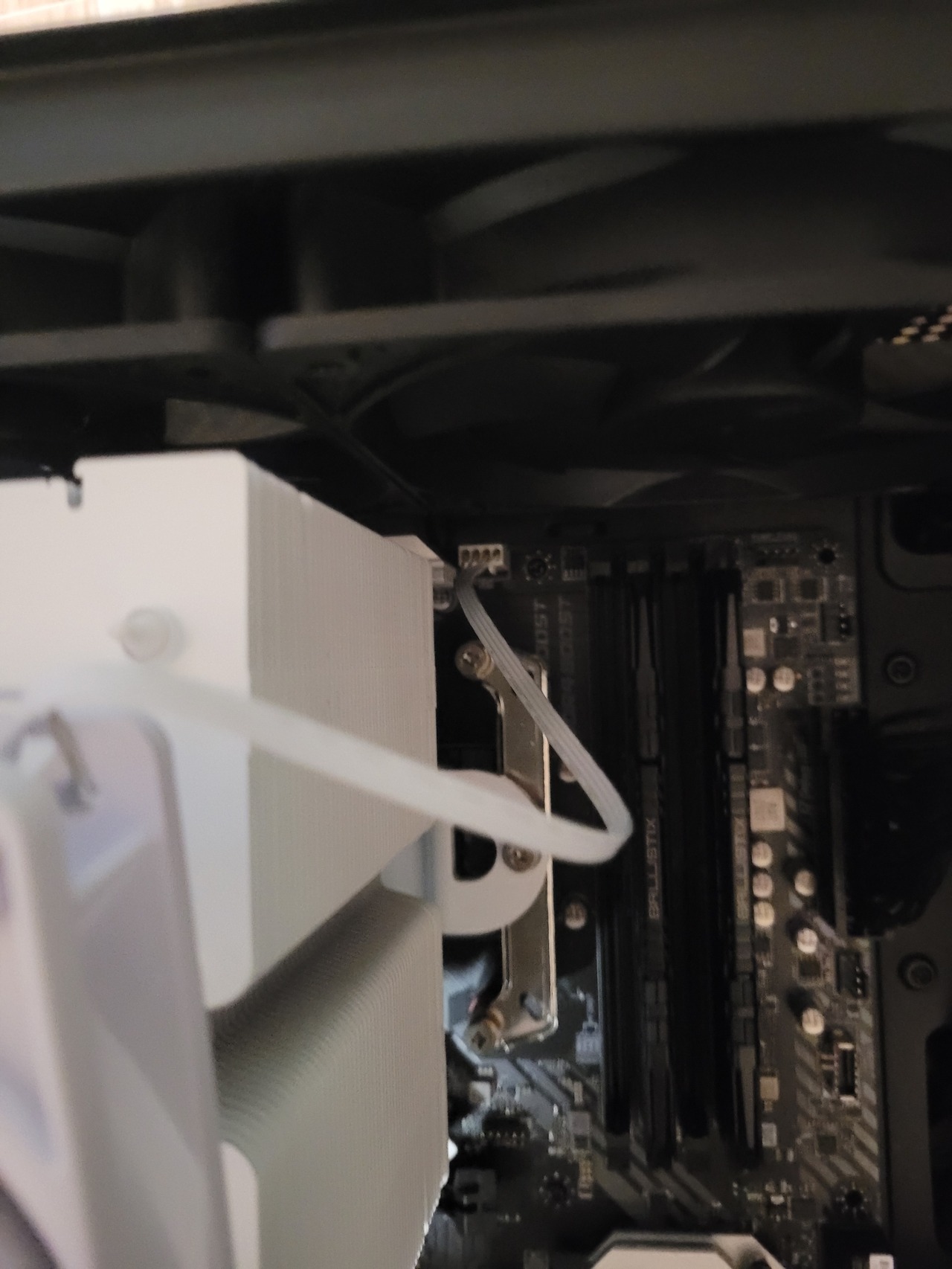

3번째 실수입니다. 쿨링팬을 먼저 달아 버렸습니다. 그리고 전원을 연결하려니 좁아서 끼울 수 없었습니다. 다시 쿨링팬을 떼고 전원 연결하였습니다.

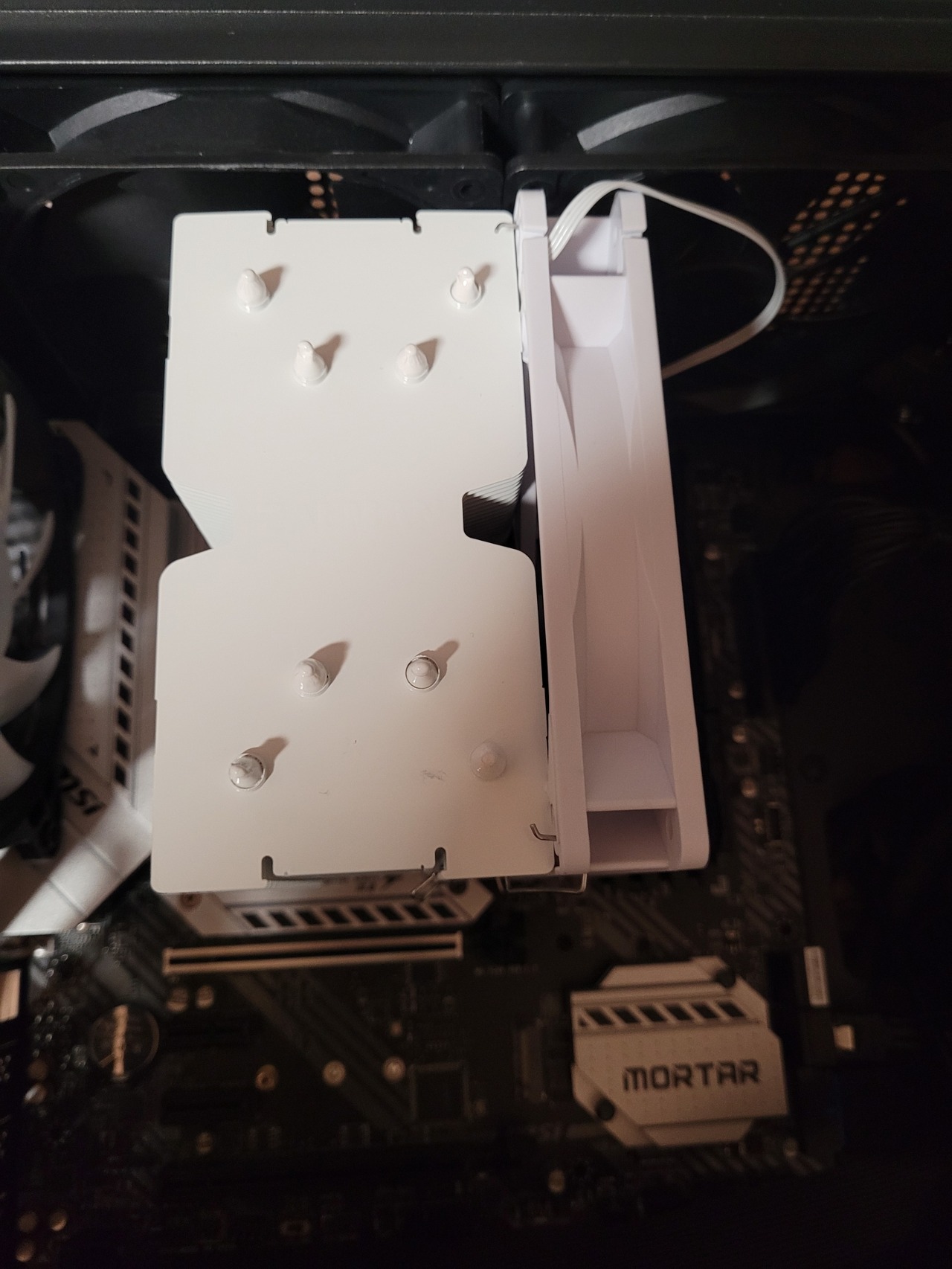

전원까지 연결한 조립완료된 모습입니다. 상단 케이스 쿨링팬쪽 팬 클립은 항상 달기 힘듭니다.





이제 케이스와 파워서플라이만 화이트로 바꾸면 올 화이트가 됩니다. 모니터, 키보드, 마우스도 있네요.





3. 잘만 CNPS10X Performa White 온도 측정

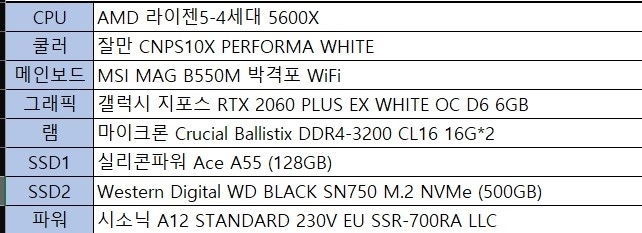

측정한 시스템 사양입니다.





기본쿨러는 최고온도 96도입니다.

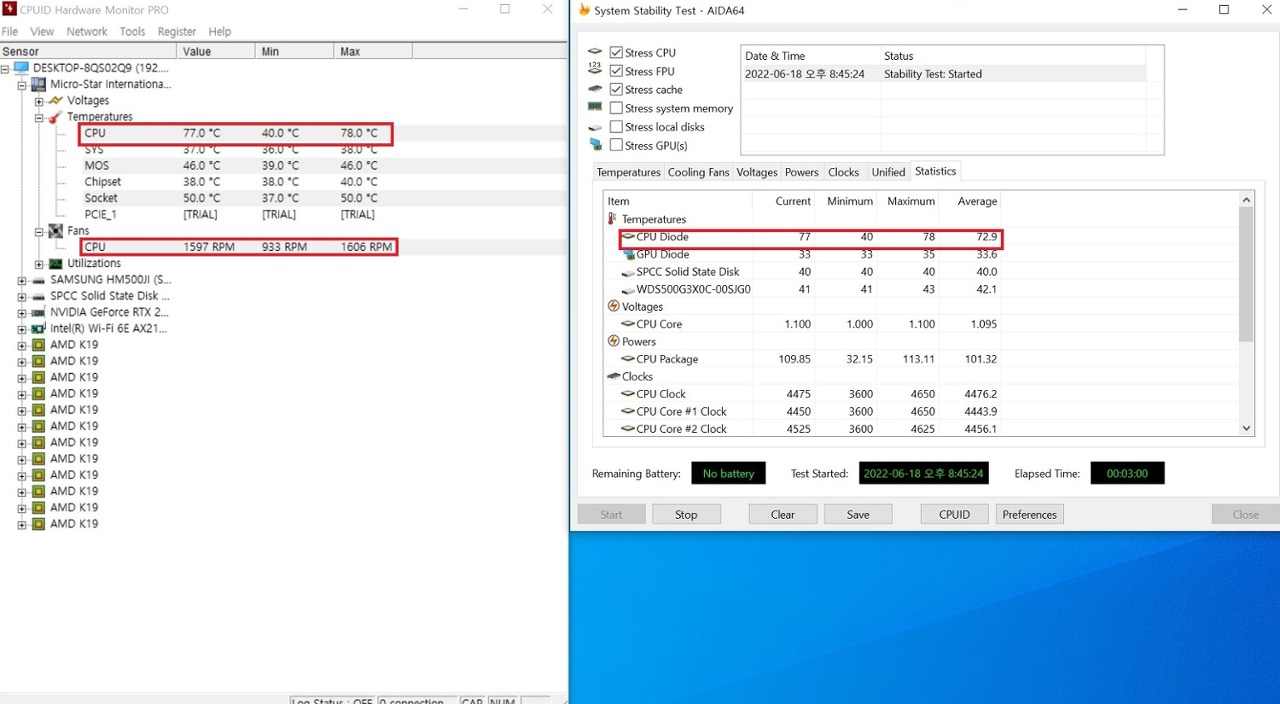

최고온도 78도 평균온도 72.9도입니다. 최고온도는 18도 내렸습니다. AMD 라이젠5-4세대 5600X는 기본쿨러로 충분할 수도 있으나, 잘만 CNPS10X Performa White CPU쿨러 추천합니다.



4. 잘만 CNPS10X Performa White 총평

화이트 예쁩니다. 전기영동 도금방식의 깔끔한 마감품질과 비대칭 히트파이프 배치를 통한 방열면적 극대화한 가성비쿨러입니다. 터빈블레이드 팬의 조용한 구동소음과 뛰어난 풍량으로 저소음CPU쿨러입니다. 그리고 갤럭시 지포스 RTX 2060 PLUS EX WHITE OC D6 6GB와 잘 어울립니다.
