[미니PC] 온도와 소음을 잡는 CPU 써멀그리스 재도포

안녕하세요



BEELINK SER5 Pro 5700U를 사용하고 있는데, 평소에 안 나는 팬소리가 귀에 거슬리기 시작했습니다. 오늘은 마음 먹고 분해해서, CPU 써멀그리스 상태확인하고 재도포했습니다. 결과는 소리가 거의 안 납니다.



분해 후 재도포하고 조립 시작하다 사진을 찍기 시작해서, 분해와 조립은 역순이니 조립하는 순서를 보시고, 거꾸로 하면 분해할 수 있습니다.



분해 해 보니, 써멀그리스가 거의 말라 있었습니다. 잘 닦아내고 재도포 했습니다. 가운데 CPU입니다. 써멀그리스 도포 후 기록에 남기려고 방열판을 붙였다가 뗐습니다. 써멀 주위는 비닐같은 걸로 덮여 있습니다.

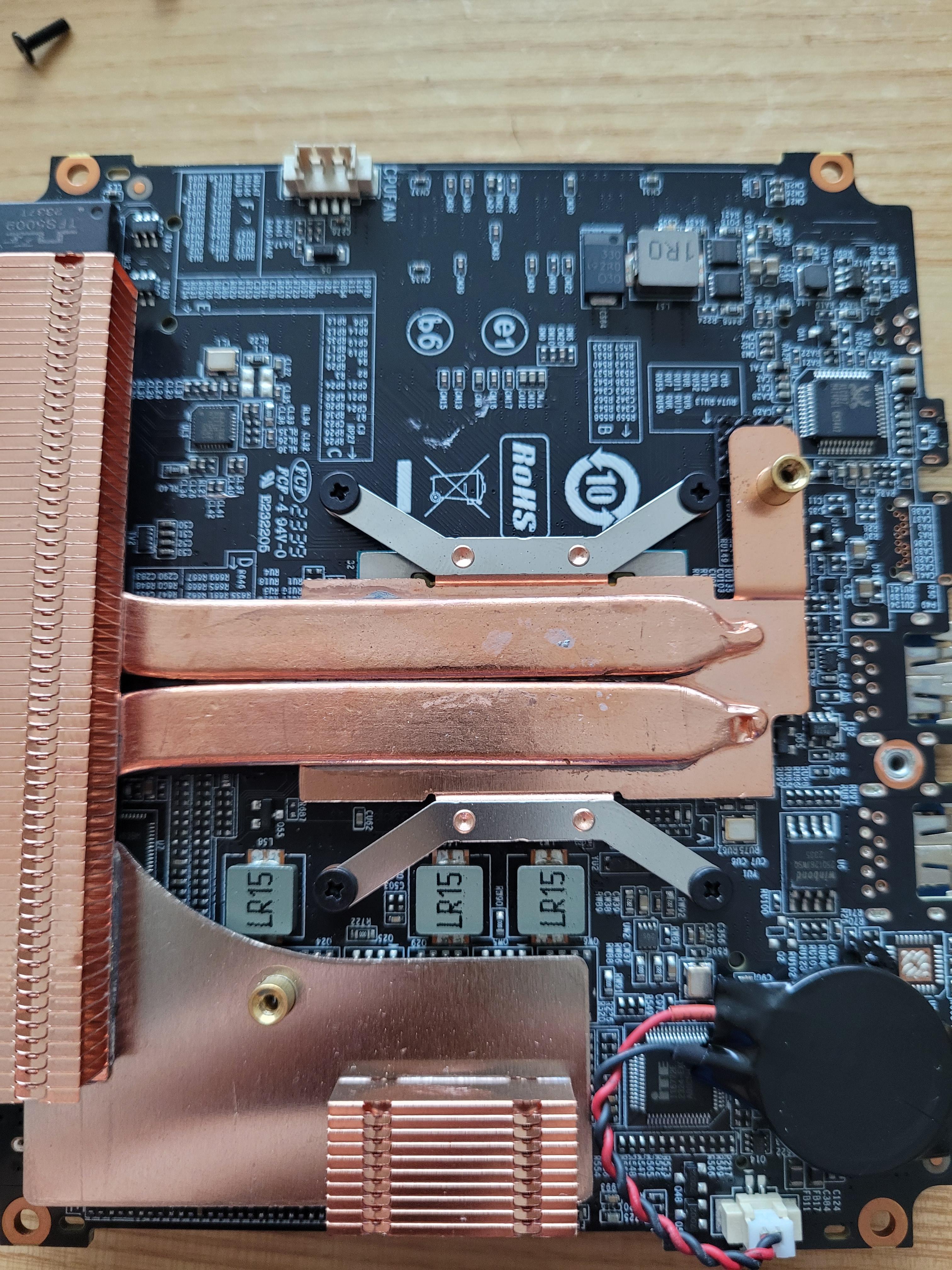

방열판입니다. 이건 이렇게 놓아야 합니다.  위쪽에 분홍색 방열패드가 있습니다. 방열패드가 살짝 찐득합니다.  위 메인보드 사진 왼쪽 아래쪽에 방열패드가 붙습니다.



다시 방열판을 CPU에 붙이고, 나사로 고정합니다.

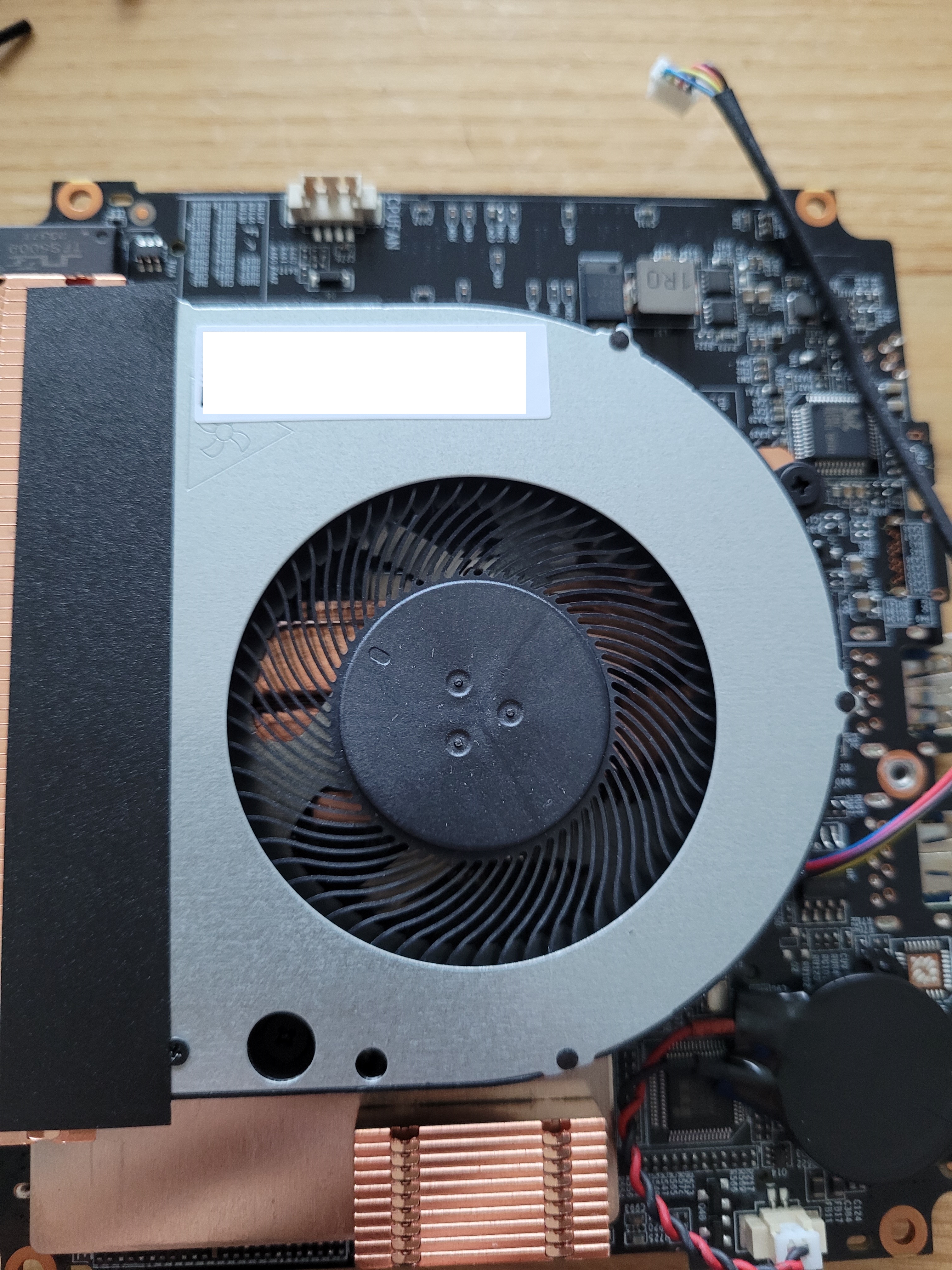

쿨링팬을 방열판 위에 올리고, 나사로 고정합니다.



쿨링팬 전원을 연결했습니다. 분해 시 막 잡아 당기면 안 됩니다.

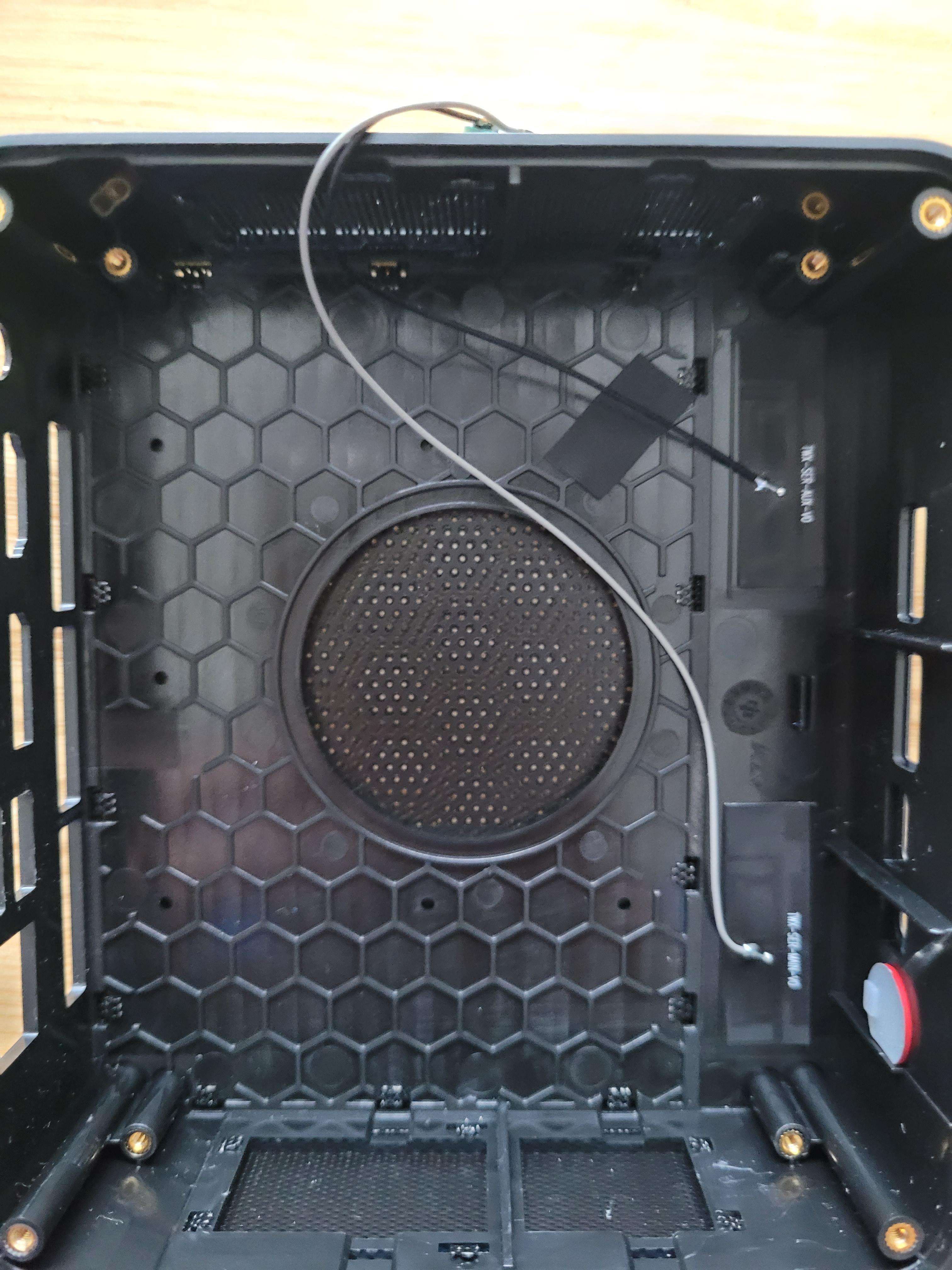

2개의 선은 무선랜카드 선입니다. 위치를 보니 본체 일부가 안테나 역할을 할 것 같습니다.



메인보드를 올리고 고정합니다. 무선랜카드도 고정합니다.



빨간 원에는 SATA 연결선을 연결하면 되는 곳인데, 위로 빼 두었습니다. 사타 연결선을 연결하고, 눌러 주면 됩니다.



사타 연결선도 연결했고, 그 위에 SSD를 장착합니다.



쿨링팬이 달린 밑판을 올리고 고정합니다.



사타 연결부도 고정하고 마지막으로 아래판을 닫고 고정하면 조립을 끝납니다.





부팅 후 얼마 안 있으면 들리던 팬 소음이 없어졌습니다. 온도는 현재 46.4도, 최소 45.5도 최대 69.3도 나왔습니다.



미니PC 팬 소음이 심해지거나, CPU 온도가 많이 올라가면 CPU 써멀그리스 재도포를 한번해 보세요.
