[자동차] 애프터 블로우 차량용 에어컨/히터 습기 건조기 HMED-01

안녕하세요



아내의 차 싼타페는 애프터 블로우가 없습니다. 그래서 추가로 장착해 보았습니다.



왜 장착했냐하면 에어컨 틀면 냄새가 나서 관리를 해 주기 위해서입니다.



애프터 블로우는 에바포레이터에 습기를 말려주기 위해 차량의 에어컨/히터의 블로 모터를 제어하고 작동시켜주는 장치+보조배터리라고 생각하면 됩니다.



장착하기도 쉽습니다.

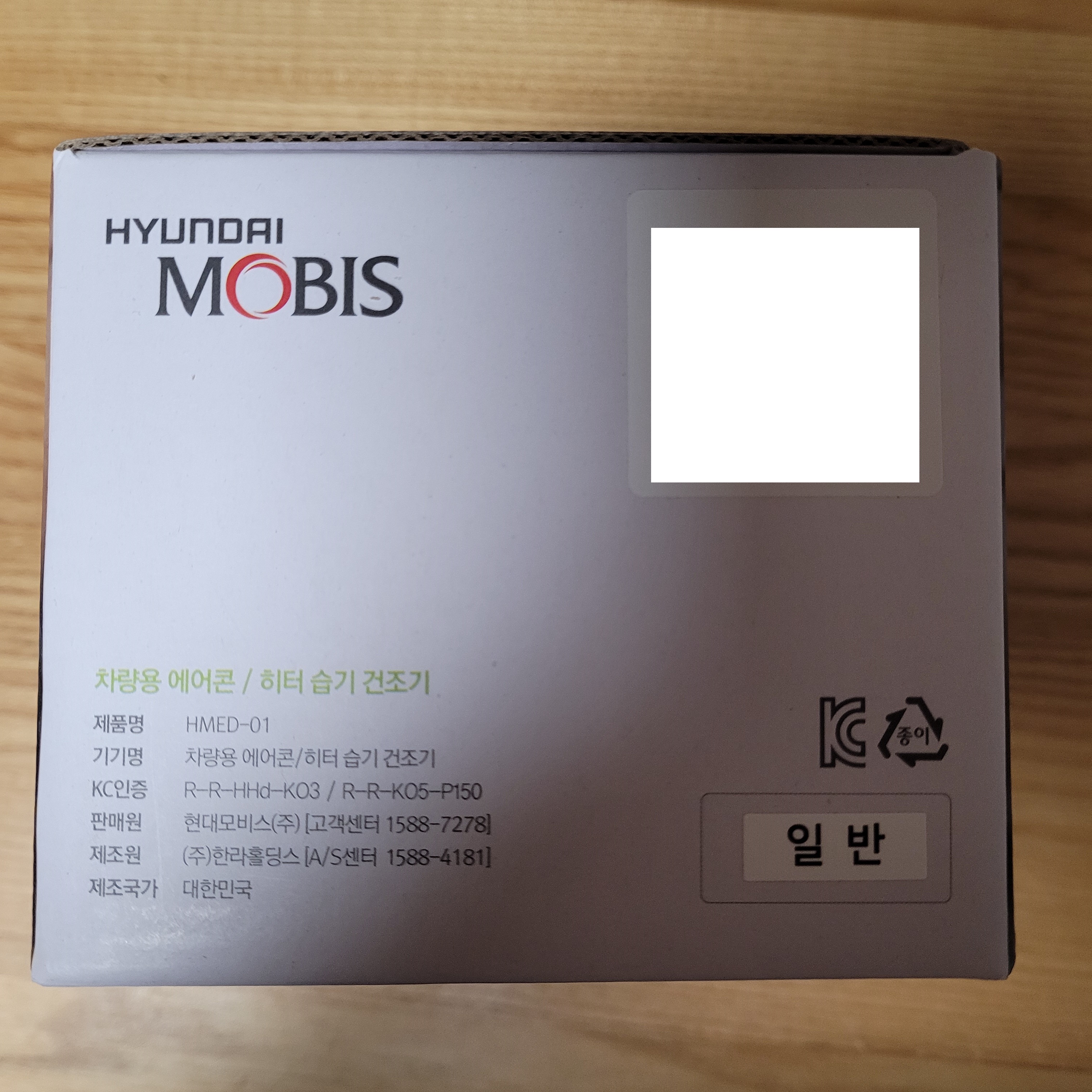

현대 모비스 제품입니다.





일반으로 사면 가솔린, 디젤 등 가능합니다. 전기차나 하이브리드는 다른 표기가 되어 있다고 합니다.

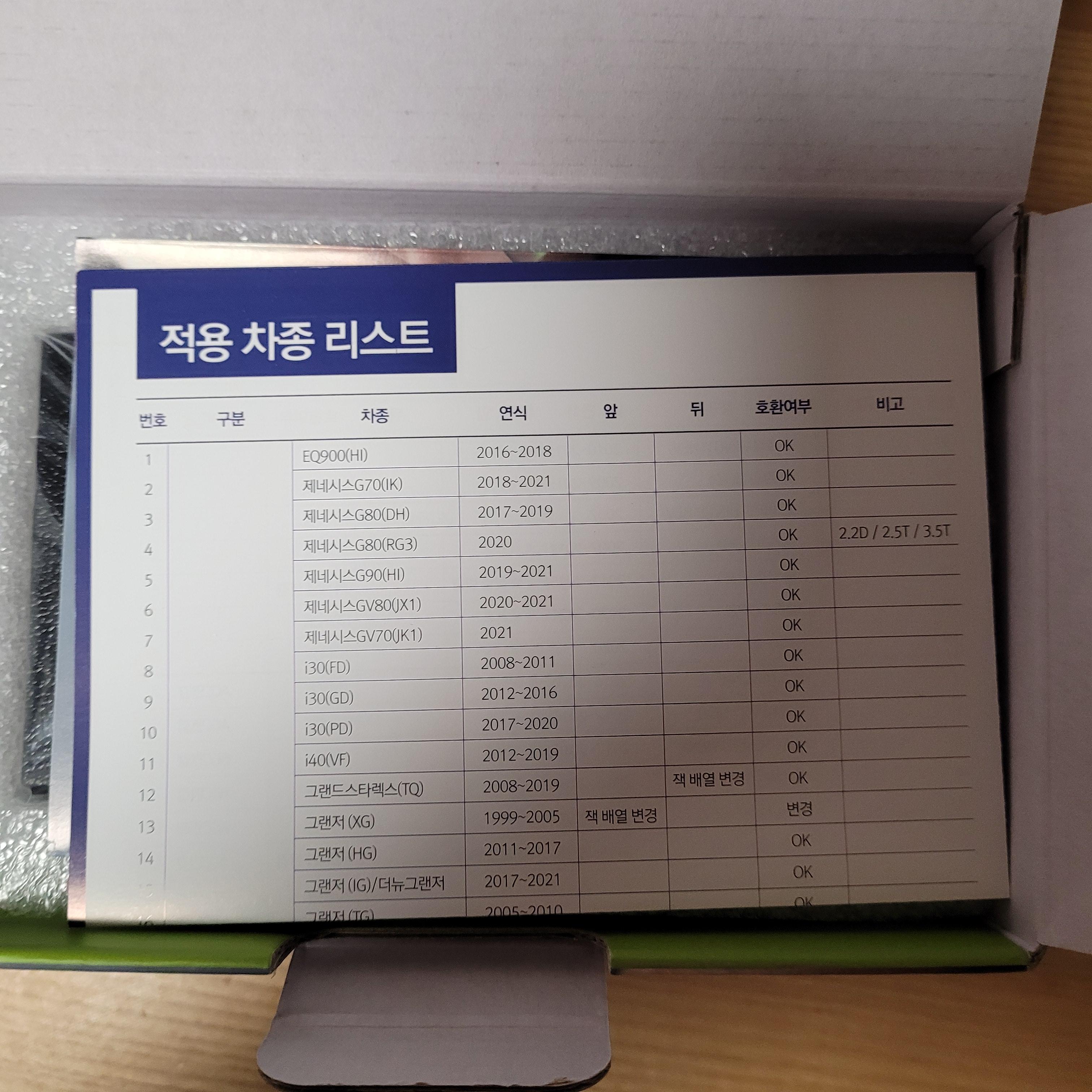

싼타페 더 스타일도 적용 가능합니다.

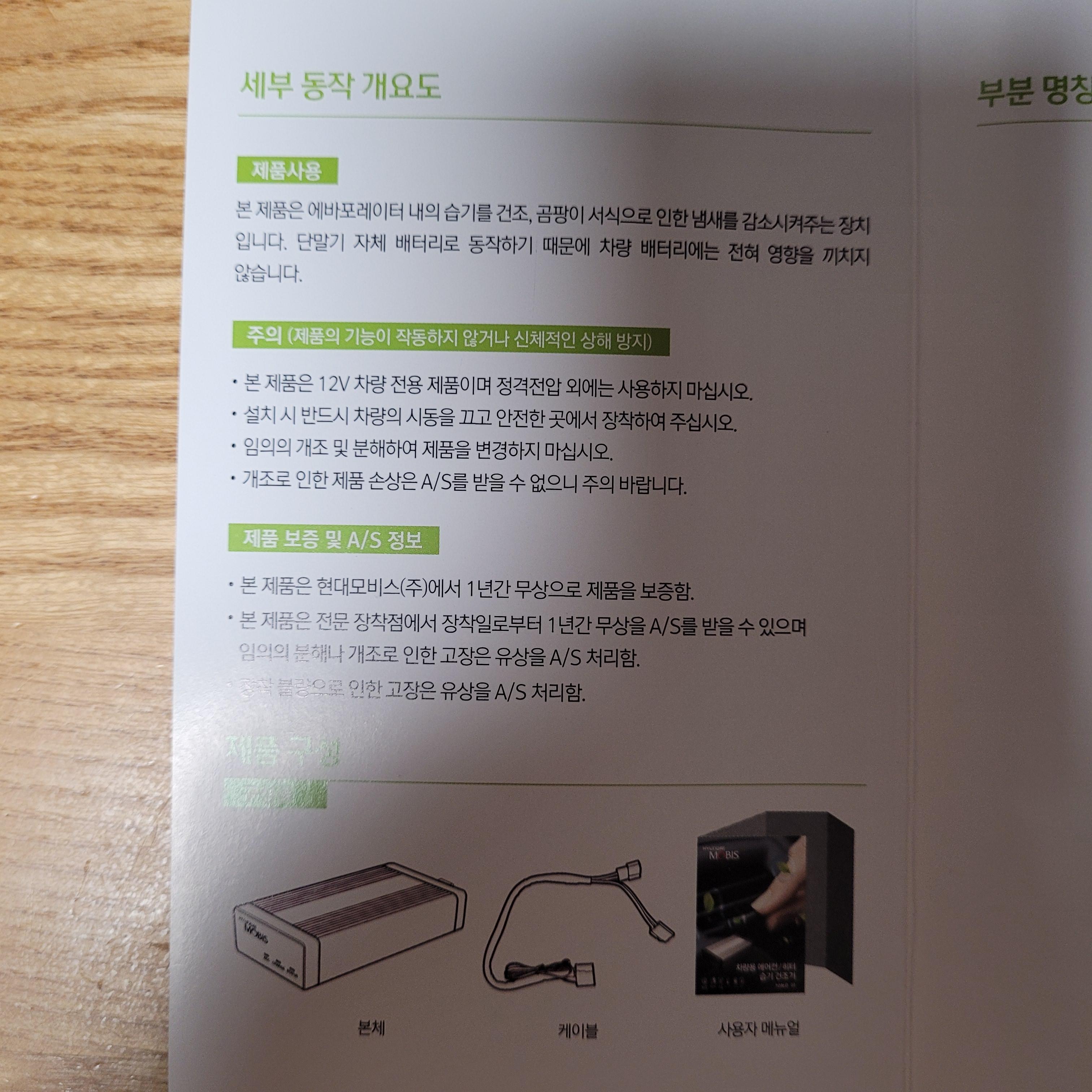

구성은 본체, 케이블, 사용설명서로 간단합니다.

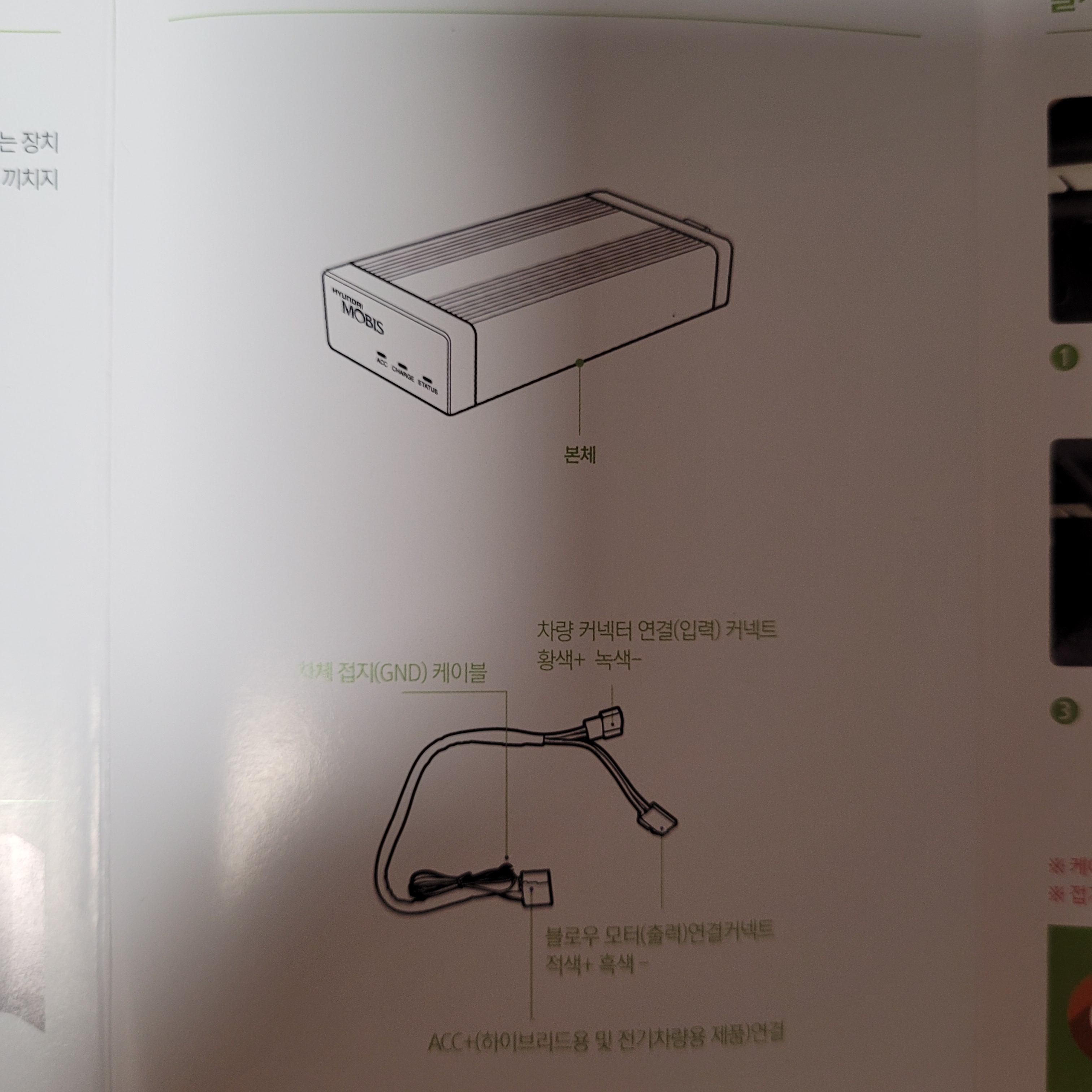

케이블에 보면 어디가 맞는지 금방 찾을 수 있습니다. 본체에 꽂아 봤습니다.





이건 어디에 꽂아야 하는지 설명서만 보면 헷갈릴 수 있지만, 암수 구별하면 됩니다.





설치는 간단합니다.





글로브 박스 하단을 탈거합니다. 빨간 원이 블로우 모터에 연결된 선입니다. 우리는 이걸 분리해야 합니다. 녹색 네모 박스 안은 노란색, 초록색 선으로 되어 있어서 부품 케이블의 일부와 같아서 헷갈릴 수 있습니다.

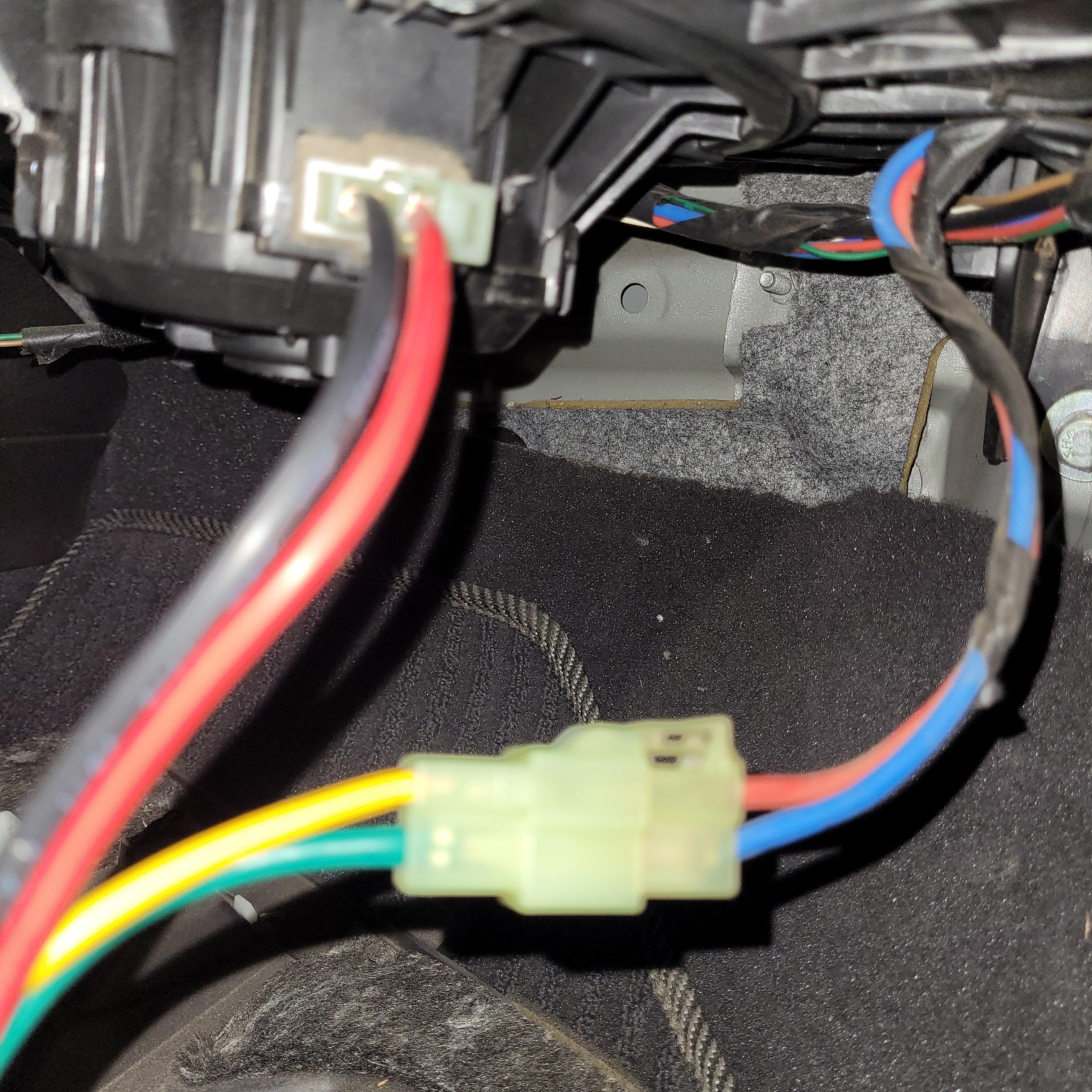

초록색, 노란색 잭과 아까 분리한 잭과 연결해 주고, 빨간색, 검은색 잭은 블로우 모터에 연결해 줍니다.

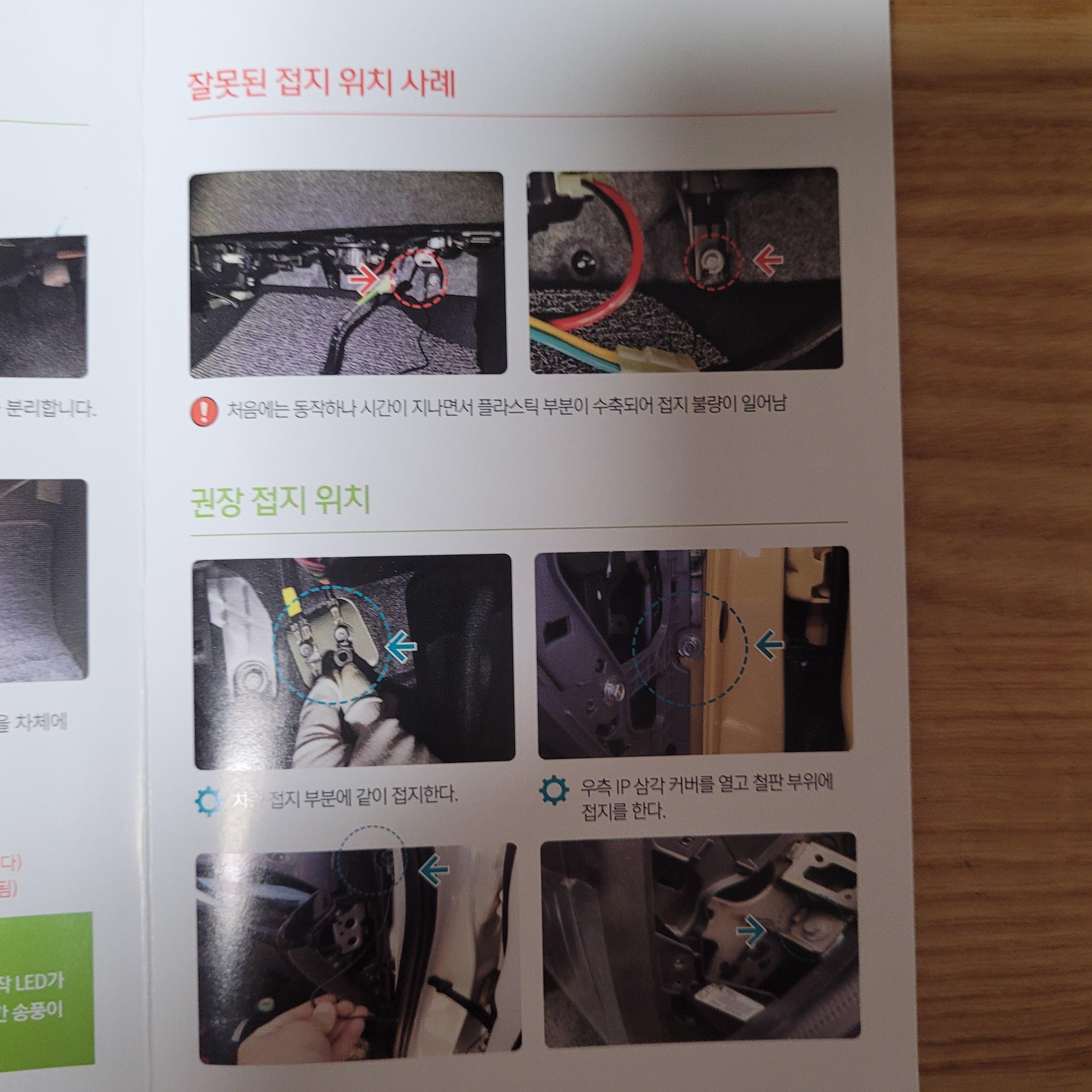

접지를 보니, 블로우 모터 근처 볼트에 연결하면 플라스틱 부분이 수축되어 접지 불량이 된다고 합니다.

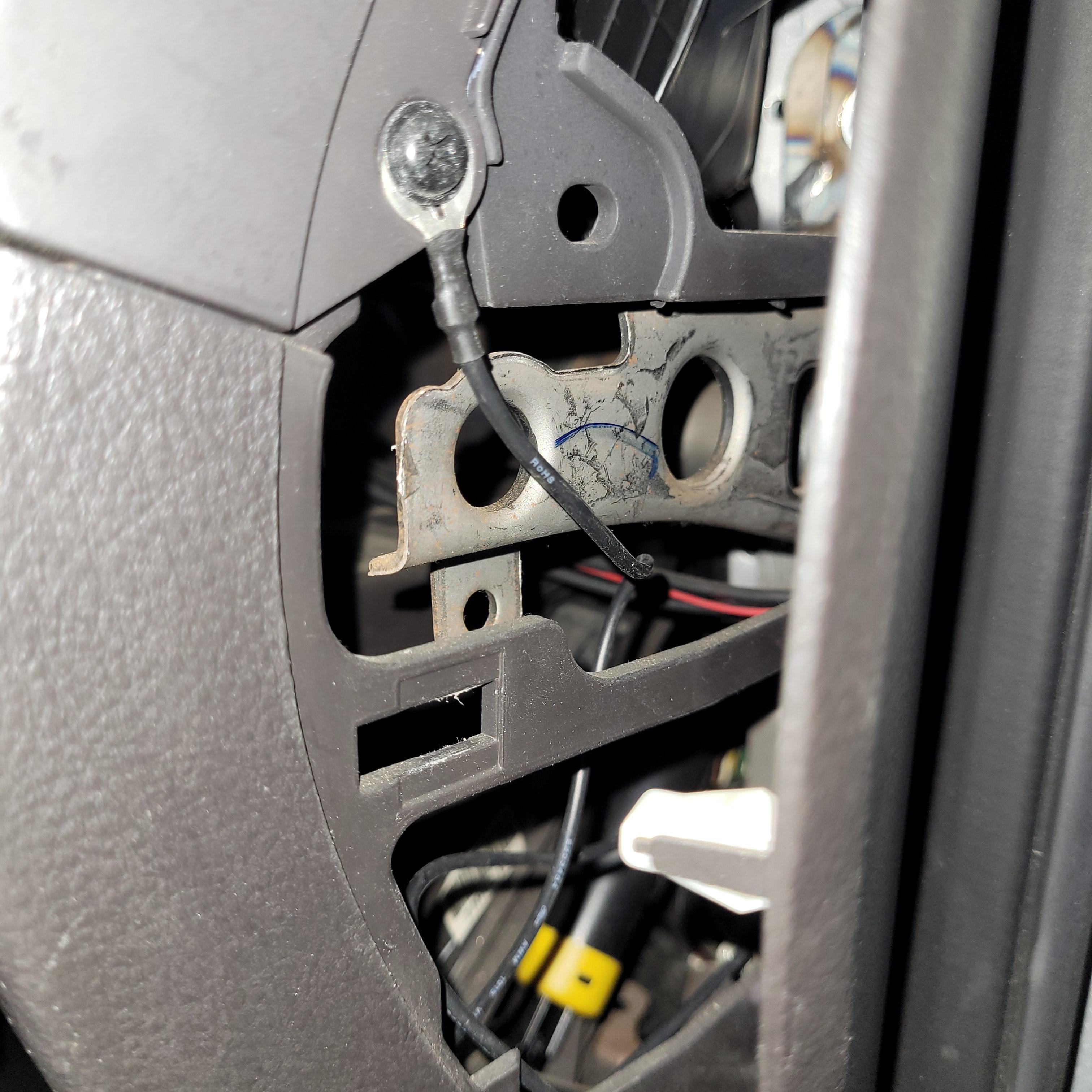

우측 IP 삼각 부분을 열고 접지를 해 줍니다.





이곳은 꼭 철판과 연결되어 있는 볼트처럼 보였는데, 자세히 살펴보면 차체 철판과 연결되지 않은 볼트입니다. 접지 안 됩니다.





해결해야 할 과제인데요, 하판 플라스틱 뜯고 보니 어디 고정할 데가 없어서 우선은 이렇게 설치했습니다.



시동을 켜고 20초~5분 있다 시동 끄니, 10초 정도 있다가 '띠띠띠' 소리가 나고 10초정도 블로우 모터가 돌아가는 소리가 들렸습니다.
